בחר מד זרימה-תעבורה: עיקרון עבודה, יישומים, התקנה ומדריך לבחירה

מד זרימה אולטראסוני בזמן-מעבר יכול לספק ביצועי מדידה מעולים - אך רק כאשר תנאי הנוזל, הצינור והאתר מתאימים באמת לטכנולוגיה זו. בפועל, רוב הבעיות בשטח שאנו רואים אינן נגרמות על ידי מכשירים פגומים. הם מתחברים לתהליך הבחירה: עקרון המדידה השגוי של הנוזל, נתוני צינור שגויים שהוזנו במהלך ההתקנה, או מיקום התקנה שהיה נוח ולא מתאים.

מהנדסים רבים מתחילים את תהליך הבחירה על ידי החלטה אם הם רוצים אלהדק-, יחידה מוטבעת או ניידת. הרצף הזה הוא אחורה. השאלה הראשונה צריכה להיות תמיד האם תנאי הנוזל והצנרת יכולים לתמוך בהעברת אותות קולי יציב בכלל. אם הנוזל נושא יותר מדי בועות, מכיל מוצקים מרחפים משמעותיים, או שהצינור לא נשאר מלא באופן עקבי, אפילו מכשיר פרימיום יתקשה לספק קריאות יציבות.

מדריך זה עובר על עקרון העבודה מאחורי מדידת זמן-מעבר, משווה בינה לבין שיטת דופלר, מזהה את התנאים שבהם הטכנולוגיה הזו מצטיינת והיכן היא נופלת, ומספק מסגרת מעשית לקבלת החלטת הבחירה הנכונה.

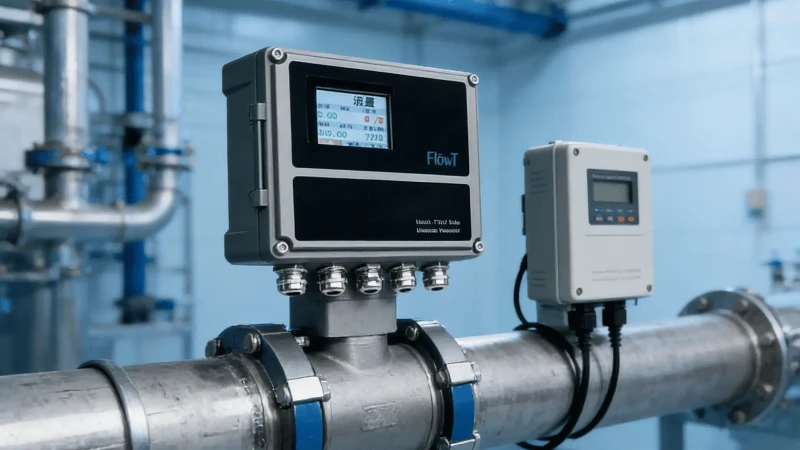

מהו מד זרימה-למעבר זמן אולטראסוני?

מד זרימה אולטרה-סוני של-זמן מעבר קובע את מהירות הזרימה על-ידי מדידת ההפרש בזמן הנסיעה בין שני פולסים אולטרא-קוליים הנשלחים על פני הצינור בכיוונים מנוגדים. פעימה אחת נעה במורד הזרם - באותו כיוון של הנוזל הזורם - בעוד שהשנייה נעה במעלה הזרם, נגד הזרם. הדופק במורד הזרם מגיע למקלט שלו מעט יותר מהר. הפרש הזמן הזה, הנמדד בדרך כלל בננו-שניות, הוא פרופורציונלי למהירות הממוצעת של הנוזל לאורך הנתיב האקוסטי.

לאחר שהמד מחשב את המהירות, הוא גוזר את קצב הזרימה הנפחי משטח החתך המוכר של-הצינור. זו הסיבה מדויקתקלט פרמטר צינור- מידע על קוטר, עובי דופן, חומר ותוחם - הוא כל כך קריטי. שגיאה של 1 מ"מ בעובי הדופן בצינור DN80 יכולה להסיט את הזרימה המחושבת בכמה אחוזים, טעות שאנו נתקלים בה לעתים קרובות במהלך ביצוע פרויקטים של שיפוץ מחדש.

שיטת מדידה זו מתפקדת בצורה הטובה ביותר כאשר האות האולטראסוני יכול לעבור בצורה נקייה דרך הנוזל ללא פיזור או הנחתה יתר. לכן טכנולוגיית זמן מעבר- מתאימה ביותר לצינורות מלאים הנושאים נוזלים נקיים או מזוהמים קלות - כמו מים מטופלים, לולאות מים מצוננים, מעגלי מים חמים, החזרת עיבוי ונוזלי תהליך תעשייתי רבים המספקים תווך אקוסטי יציב. להסבר מעמיק יותר על הפיזיקה המעורבת, עייןעקרון מדידת הזרימה האולטראסונית.

התקן הבינלאומיISO 12242מגדיר את דרישות הביצועים, הכיול וההתקנה עבור מדי{0}}זמן מעבר בשירות נוזלי. תקן ASME המקביל,ASME MFC-5.1, מכסה קרקע דומה ומספק הנחיות נוספות לגבי מקורות שגיאה ונהלי אימות. שני התקנים מדגישים את אותה נקודה: טכנולוגיה זו מיועדת לנוזלים חד פאזיים, הומוגניים בצינורות מלאים לחלוטין.

מעבר-זמן לעומת דופלר: איזו שיטה אולטרסאונד מתאימה ליישום שלך?

זמן-מעבר ודופלר הם שני הענפים העיקריים שלמדידת זרימה קולית, אבל הם מיועדים לתנאי נוזל שונים מהותית. הבחירה ביניהם היא אחת ההחלטות המשמעותיות ביותר בתהליך הבחירה - והבלבול בין השניים הוא אחת הסיבות הנפוצות ביותר לביצועים גרועים בשטח.

כיצד פועלת מדידת זמן-תעבורה

במד זמן-מעבר, מתמרים מזווגים שולחים ומקבלים לסירוגין פולסים קוליים דרך הנוזל. מכיוון שהנוזל בתנועה, הדופק שנע עם הזרימה מגיע למקלט שלו מעט יותר מהר מהפולס שנע נגד הזרימה. המשדר מודד את ההבדל הזה וממיר אותו למהירות זרימה ממוצעת לאורך הנתיב האקוסטי.

כדי שיטה זו תפיק תוצאות אמינות, האות האולטראסוני חייב לעבור דרך הנוזל עם עיוות מינימלי. בועות, חלקיקים מרחפים ומערבולת מוגזמת מפזרים או מחלישים את האות, מפחיתים את דיוק המדידה או גורמים לאובדן אות מוחלט. זו הסיבה שמדי זמן-מעבר מתאימים ביותר לניקוי נוזלים או נוזלים מזוהמים קלות במערכות סגורות בצינור מלא.-

כיצד פועלת מדידת דופלר

A מד זרימה קולי דופלרפועל על עיקרון אחר לגמרי. במקום למדוד הפרש זמן, הוא מזהה את שינוי התדר של גלים קוליים המוחזרים מחלקיקים או בועות גז התלויות בנוזל. במילים אחרות, זה דורש מחזירי אור בתוך הנוזל כדי ליצור אות מדיד.

זה הופך את טכנולוגיית הדופלר למתאימה יותר לנוזלים מלוכלכים, תרחיץ, שפכים גולמיים או נוזלים עם ריכוז גבוה של אוויר סוחף. במקום שבו מד זמן-מעבר היה מתקשה בגלל שידור אות לקוי, מד דופלר יכול למעשה להפיק תועלת מנוכחות חלקיקים ובועות.

טבלת השוואה

כלל החלטה מהירה

היוריסטיקה פשוטה מונעת טעויות רבות ביישום:

• אם הנוזל נקי והצינור נשאר מלא → מעבר-זמן הוא נקודת ההתחלה הנכונה.
• אם הנוזל נושא מוצקים גלויים, תמיסה או בועות מתמשכות ← הערך תחילה את דופלר או טכנולוגיה אחרת.
• אם מצב הנוזל משתנה בין נקי למלוכלך לאורך זמן ← שקול -מדדי טכנולוגיה כפולים או התייעץ עם מהנדס יישומים לפני הביצוע.

בעיות רבות של מדי זרימה קולי בתחום הן למעשה בעיות חוסר התאמה טכנולוגיות. אם מצב הנוזל אינו מתאים לעקרון המדידה, החלפת מותגים או דגמים לא תפתור את הבעיה.

מתי מד זמן-האם הוא הבחירה הנכונה?

טכנולוגיית-זמן מעבר היא הבחירה הנכונה כאשר שני תנאים מתקיימים: תנאי התהליך תומכים בשידור אות אולטרא-קולי יציב, והמשתמש מעריך את היתרונות המעשיים של מדידת זרימה שאינה-חודרת או-תחזוקה נמוכה.

מניסיוננו, היישומים החזקים ביותר חולקים את המאפיינים הבאים:

• מים נקיים ומערכות HVAC:לולאות מים מצוננים, רשתות מים חמים, מעגלי מים מעבים וקווי החזרת עיבוי - הנוזלים הללו ניתנים לחיזוי אקוסטית והצינורות בדרך כלל מלאים בכל עת. מדי זמן-תעבורה פופולריים במיוחד במדידת BTU/אנרגיה עבור יישומי HVAC, שבהם התקנה לא- פולשנית מונעת כיבוי מערכת.
• הפצת מים מטופלים ושתייה:מערכות מים עירוניות וקווי אספקת מים תעשייתיים שבהם המים עברו סינון או טיפול כימי. יישומים אלה נהנים מירידה בלחץ אפס ודרישות תחזוקה מינימליות.
• קירור תעשייתי ולולאות שירות:מערכות קירור-סגורות של מים בתחנות כוח, ייצור ורשתות אנרגיה מחוזיות. הנוזל בדרך כלל ממוזג- היטב, והצינורות מלאים ללא הרף בלחץ חיובי.
• עבודות תיקון ואימות: מהדקים-על מטריםומדי זרימה קוליים ניידיםלא יסולא בפז עבור אימות מונים קיימים, ביצוע ביקורות אנרגיה, איזון מערכות ומסעות מדידה זמניים - במצבים שבהם חיתוך הצינור אינו מעשי או יקר מדי.

סיבה נוספת למהנדסים מעדיפים את הטכנולוגיה הזו: היא לא יוצרת אובדן לחץ. בפרויקטים של ניהול אנרגיה, הוספת נקודת מדידה שאינה מעלה את עלות השאיבה מהווה יתרון תפעולי משמעותי.

מתי כדאי להימנע מדידת זמן-מעבר?

לדעת מתילֹאהשימוש בטכנולוגיה הזו חשוב לא פחות מהידיעה מתי היא מתאימה. מצבי הכשל הנפוצים ביותר אינם פגמים במכשיר - הם אי התאמה של יישומים.

בועות מוגזמות או תכולת מוצקים גבוהה.זהו הגורם השכיח ביותר לביצועי-זמן תחבורה גרועים. אפילו כמויות קטנות של אוויר סגור עלולות להפריע הרבה יותר ממה שמשתמשים רבים מצפים. נוזל שנראה צלול חזותית עשוי עדיין להכיל מיקרו- בועות - לסירוגין, למשל, במורד המשאבה עם NPSH שולי, או במערכות שבהן מתרחשת קירוב במהלך שינויי עומס. במקרים אלה, האות האולטראסוני מתפזר, והקריאות הופכות לא סדירות או נושרות לחלוטין.

צינורות מלאים חלקית.מדידת-זמן מעבר מניחה שהנתיב האולטראסוני חוצה חתך צינור מלא ומוכר. אם הצינור פועל באופן חלקי מלא - אשר נפוץ בקווי כבידה-מוזנים, כותרות ניקוז או מערכות שמתרוקנות במהלך הכיבוי -, נתיב האות משתנה באופן בלתי צפוי והזרימה המחושבת הופכת חסרת משמעות.

אבנית או קורוזיה פנימית חמורה.בפרויקטים של שיפוץ מחודש הכוללים צינור פלדת פחמן ישן יותר, משקעים פנימיים כבדים יכולים להפחית את הקדח היעיל, לשנות את הנתיב האקוסטי ולפגוע בצימוד האותות. מהדק-על מד המותקן על קו מים מקורר בן 20-שנה- עם שחפת משמעותית לא יפעל כמו אותה יחידה בצינור אל חלד חדש. במצבים אלו, אימות מצבו הפנימי של הצינור לפני התחייבות להתקנה מהדק יכול לחסוך זמן רב בפתרון תקלות.

תנאי תוחם או קיר קשים.ציפויים מסוימים של צינורות - גומי עבה במיוחד, חומרים מרוכבים-רב-שכבתיים או ציפויים מפורקים - יכולים לספוג או לנתב מחדש את האות האולטראסוני. אם החומר והעובי של התחבושת אינם ידועים או אינם עקביים, המונה עלול להיכשל ביצירת אות יציב.

רעידות קיצוניות והפרעות אלקטרומגנטיות (EMI).בעוד שמדי אולטרסאונד אינם מכשירים אלקטרומגנטיים, רעידות מכניות קשות ליד מכונות כבדות ו-EMI חזק של כונני-תדרים משתנים או ציוד ריתוך עלולים להפריע לעיבוד האות. ניתוב נכון של כבלים, הארקה ובידוד הרכבה הופכים חיוניים בסביבות אלה.

תהליכים קיצוניים.טמפרטורות גבוהות מאוד (מעל 150-200 מעלות בהתאם לתכנון המתמר), לחצים קיצוניים או תנאי תהליך מסוכנים עלולים לחרוג מהמגבלות של מתמרים וחומרי צימוד סטנדרטיים. עקרון המדידה עשוי להיות מתאים, אך חומרת החיישן חייבת להתאים לסביבת התהליך.

גורמים מרכזיים שיש להעריך לפני בחירת מד זרימת זמן-

בחירה מוצלחת מתחילה בהערכת תהליך, לא בהעדפת מוצר. להלן הגורמים החשובים ביותר -, בערך בסדר שבו יש להעריך אותם.

מאפייני נוזל

התחל מהנוזל עצמו: עד כמה הוא נקי? האם הוא מכיל גז מומס, אוויר סגור, מוצקים מרחפים, גבישים או סיבים? האם ההרכב יציב, או שהוא משתנה עם תנאי התהליך?

מדי זמן-תחבורה זקוקים למדיום אקוסטי עקבי. נוזל הבודק נקי בצנצנת דגימה עשוי להתנהג בצורה שונה בצינור - במיוחד במורד הזרם של משאבות, שסתומי בקרה או נקודות ערבוב שבהן ירידות לחץ יכולות לשחרר גז מומס. אחת הבעיות הכי לא מוערכות בתחום היא יצירת בועות לסירוגין שמתרחשת רק בתנאי הפעלה מסוימים, מה שהופך אותה לבלתי נראית במהלך סקרי אתרים ראשוניים.

מצב צינור וחומר

גודל הצינור, החומר, עובי הדופן ומצב פני השטח הפנימיים כולם משפיעים על בחירת המתמר ואיכות האות. חומרי צינורות שונים - פלדת פחמן, נירוסטה, נחושת, PVC, ברזל יצוק, ברזל רקיע, GRP - משדרים אולטרסאונד בצורה שונה, ופרמטרי קיר משפיעים ישירות על דיוק המדידה.

התקנות שיפוץ מחודשות ראויות לתשומת לב מיוחדת. צינור פלדת פחמן ישן DN150 עם 15 שנות שירות עשוי להיות בעל נתונים נומינליים על השרטוטים ההנדסיים, אך עובי הדופן בפועל והמצב הפנימי יכולים להיות שונים באופן משמעותי. שימוש בנתוני צינור נומינליים ללא אימות שדה הוא אחד המקורות הנפוצים ביותר לשגיאות מדידה במהדק-ביישומים.

תנאי תהליך

טמפרטורה, לחץ וטווח זרימה משפיעים הן על התאמת המונה והן על הביצועים הניתנים להשגה. לחלק מהיישומים יש דרישות ביטול זרימה רחבות; אחרים דורשים מדידה יציבה במהירויות נמוכות מאוד. יש להתאים את המונה לחלון ההפעלה בפועל, ולא למקסימום העיצובי.

לא פחות חשוב: ודא שהצינור תמיד מלא בנקודת המדידה. קו שעובר מדי פעם מלא חלקית - עקב השפעות כוח המשיכה, תכנון ניקוז לקוי או מחזורי כיבוי - יפיק נתונים לא מהימנים במהלך התקופות הללו. אם היישום דורש מדידה בתנאים מלאים חלקית, זמן-העברה הוא הגישה השגויה.

דרישות דיוק

לא כל אפליקציה זקוקה לאותה רמת ביצועים. למד המשמש לניטור מגמת תהליך יש דרישות שונות מאוד מזה המשמש לחיוב אנרגיה תחתISO 12242הנחיות או הקצאה-למשמורת.

זה עוזר להבחין בין חזרתיות לבין דיוק מוחלט. מהנדסים רבים זקוקים בעיקר למגמה יציבה - ליכולת לזהות שינויים בצורה מהימנה לאורך זמן. אחרים זקוקים לערך המדווח כדי להתאים להפניה הניתנת למעקב בתוך סובלנות שצוינה. ככל שדרישת הדיוק מחמירה יותר, כך איכות ההתקנה, דיוק נתוני הצינור וסוג המד הופכים קריטיים יותר. עבור יישומים של חיוב או חוזי, מטרים מוטבעים (-חתיכה) עם כיול מפעל מציעים בדרך כלל את הביטחון הגבוה ביותר.

סוג התקנה

הבחירה ביןלהדק-, הכנסה ומדדים מוטבעים כרוכים-החלפות בין נוחות, עלות וביטחון מדידה:

• מהדקים-על:ללא חיתוך צנרת, ללא הפרעה בתהליך, סיכון מינימלי. אידיאלי עבור תיקון, אימות זמני, ויישומים שבהם הכיבוי יקר. הביצועים תלויים במידה רבה במצב פני הצינור, צימוד מתמר וקלט פרמטר מדויק. המתאים ביותר לניקוי צינורות עם נתוני קיר ידועים.למידע נוסף על הידוק-על גורמי דיוק.
• הַכנָסָה:חיישנים חודרים לקיר הצינור למגע אקוסטי ישיר יותר עם הנוזל. פשרה טובה על צינורות גדולים יותר (בדרך כלל DN200 ומעלה) שבהם ההידוק-על הביצועים עשוי להיות מוגבל ומדדים מוטבעים-מלאים אינם מעשיים או יקרים מדי.
• Inline (סליל-חתיכה):קטע המדידה-מהונדס במפעל עם גיאומטריית מתמר אופטימלית. מספק את תנאי המדידה המבוקרים והניתנים לחזרה ביותר. מועדף כאשר דיוק גבוה, התקנה קבועה וכיול ניתן למעקב הם בראש סדר העדיפויות.

כמו כן החליטו האם האפליקציה דורשת התקנה קבועה או אמד ניידלאבחון ומסעות פרסום-קצרת טווח.

שילוב פלט ומערכת

המונה הטוב ביותר הוא זה שלא רק מודד נכון אלא משתלב בצורה חלקה עם מערכת הבקרה או הניטור של המפעל. דרישות המוצא עשויות לכלול 4-20 mA אנלוגי, פלט דופק, ממסר, Modbus RTU/TCP, HART או רישום נתונים מובנה. יש לאשר את סוג ספק הכוח, דרישות התצוגה ותנאי החיווט לפני ההזמנה.

מד שמתאים בצורה מושלמת ליישום ההידראולי אך אינו יכול לתקשר עם מערכת BMS או SCADA הקיימת עדיין יצור עיכובים בפרויקט. זוהי בעיה שכיחה במיוחד בפרויקטים של שיפוץ HVAC, שבהם מערכת ניהול הבניין מצפה לפרוטוקול תקשורת ספציפי.

סביבת האתר

תנאים סביבתיים משפיעים מאוד על המהימנות-לטווח ארוך. יש להעריך חשיפה חיצונית, חדירת לחות, אור שמש ישיר, גישה מוגבלת לתחזוקה, רעש חשמלי ממכשירי VFD ומתנעי מנוע וסיווג אזורים מסוכנים לפני סיום הבחירה.

במפעלים תעשייתיים, גישה פיזית יכולה להיות חשובה כמו ביצועי מדידה. מונה שהותקן במיקום הדורש פיגום עבור כל ביקור תחזוקה יוזנח בסופו של דבר - ומדים מוזנחים מייצרים נתונים לא אמינים.

סוגים עיקריים של מעבר-מדדי זרימה אולטרסאונדים

מדי זמן-תחבורה מגיעים במספר תצורות, שכל אחת מהן מיועדת לאסטרטגיית התקנה ודרישת ביצועים אחרת.

מהדק-במעבר-מדדי זרימת זמן

מהדקים-על מטריםהרכב מתמרים בצד החיצוני של הצינור. הם פופולריים מכיוון שהם נמנעים מחיתוך צינורות, אינם יוצרים ירידת לחץ ומבטלים סכנת זיהום. עבור עבודות שיפוץ, מדידה זמנית ויישומים שבהם כיבוי תהליך יקר או לא מעשי, הם לרוב הבחירה הטבעית הראשונה.

המגבלות שלהם מתגלות בתנאי צינור גרועים. אבנית כבדה, עובי דופן לא ידוע, ציפויים עבים או פגומים וטמפרטורות קיצוניות יכולים כולם להפחית את איכות האות. בצינורות ישנים יותר, מדידת עובי הדופן בפועל עם מד עובי אולטראסוני לפני התקנת מהדק-על מד היא שלב שמחזיר את עצמו במהירות. עבור יישומים בעלי קוטר-קטן, פתרונות מיוחדים-לצינורות-קטנים נותנים מענה לאתגרים הייחודיים של צנרת קומפקטית.

Insertion Transit-מדדי זרימת זמן

מדי הכנסה ממקמים חיישנים דרך דופן הצינור כך שהנתיב האולטראסוני יוצר אינטראקציה ישירה עם הנוזל במקום לעבור דרך דופן הצינור. גישה זו מועדפת עבור צינורות גדולים יותר (DN200 ומעלה) שבהם יש צורך בהתקנה קבועה והידוק-על הביצועים עשוי להיות מוגבל. למידע נוסף עלמאפייני מד הכנסה.

ההתקנה דורשת הקשה חמה- או כיבוי תהליך לצורך מיקום החיישן, אך המדידה המתקבלת היא בדרך כלל יציבה יותר ופחות רגישה למצב דופן הצינור מאשר מהדק-בקונפיגורציה.

Inline (Spool-Piece) Transit-מדי זרימת זמן

מונים מוטבעים מותקנים כחלק ממערכת הצנרת. גיאומטריית המדידה נשלטת על ידי היצרן, כך שאורך הנתיב האקוסטי, יישור המתמר ומיזוג הזרימה עוברים אופטימיזציה במהלך הייצור. זה מביא לתנאי המדידה היציבים והניתנים לחזרה ביותר הזמינים בטכנולוגיית-זמן מעבר.

מונים מוטבעים נבחרים בדרך כלל כאשר דיוק גבוה יותר, התקנה קבועה, מעקב אחר כיול במפעל ואי-ודאות-מוגדרת היטב הם בראש סדר העדיפויות - כגון חיוב אנרגיה, העברת משמורת או בקרת תהליכים בתעשיות מוסדרות.

דגמים ניידים ומכשירי כף יד

מדי זמן-תחבורה ניידיםנמצאים בשימוש נרחב לאבחון, הזמנת מערכת, אימות בשטח ומחקרי זרימה-קצרת טווח. הם מאפשרים לטכנאים לבדוק מונים קיימים, לאזן מערכות הידרוניות, לבצע ביקורות אנרגיה ולפתור בעיות בתהליך מבלי להתקין מכשור קבוע.

החוזק שלהם הוא גמישות ומהירות פריסה. עם זאת, מכיוון שהמפעיל חייב להגדיר את המתמרים ולהזין נתוני צינור בכל פעם, איכות המדידה תלויה יותר במפעיל- מאשר במונים מותקנים קבועים.

דגמי פיצוץ-ואזור מסוכן

באזורים מסוכנים מסווגים, ייתכן שיהיה צורך בעיצובים חסיני פיצוץ-(Ex d), חסין בעירה או בטוחים באופן מהותי (Ex i), בהתאם לסיווג האזור ולקבוצת הגז. תהליך הבחירה חייב לשקול לא רק את ביצועי הזרימה אלא גםATEXאו אישור IECEx, דרישות מארזים, מפרטי בלוטות כבלים ונהלי הארקה.

שיטות מומלצות להתקנה למדידה אמינה

אפילו מד שנבחר בצורה מושלמת יכול להניב תוצאות גרועות אם הוא מותקן ברשלנות. במצבי שטח רבים, ההבדל בין קריאה אמינה לקריאה מתסכלת מסתכם באיכות ההתקנה. להנחיות מפורטות להתקנת חיישן, עיין במדריך התקנה שלב-אחר-שלב.

ודא קטע צינור מלא-

זה נשמע מובן מאליו, אבל מתעלמים ממנו לעתים קרובות יותר ממה שרוב המהנדסים מבינים. צינורות בחלק העליון של עליות אנכיות, במורד הזרם של שסתומי בקרה פתוחים חלקית, ובמערכות המתנקזות במהלך השבתה פועלים לעיתים קרובות מלאות חלקית. מד זמן תחבורה- המותקן בנקודה כזו יפיק קריאות - אך הקריאות יהיו שגויות.

השיטה הטובה ביותר: התקן את המונה על מקטע צינור אופקי, באופן אידיאלי בחלק התחתון של המערכת שבו לחץ הידראולי מבטיח קידוח מלא. אם הצינור פועל אנכית, הזרימה צריכה לנוע כלפי מעלה דרך קטע המדידה.

ספק ריצה ישרה נאותה

מיקומים מיד במורד הזרם של משאבות, מרפקים, טי, שסתומים פתוחים חלקית או מפחיתים מייצרים פרופילי מהירות מופרעים הפוגעים ברמת הדיוק.קטעי צינור ישרים לא מספיקיםהם בין הגורמים השכיחים ביותר לסטיית מדידה.

כהנחיה כללית, ספק לפחות 10 קטרים ​​של צינור ישר במעלה הזרם ו-5 קטרים ​​במורד נקודת המדידה. הפרעות מורכבות יותר במעלה הזרם - כגון שני מרפקים-מתוך-מישור או שסתום פרפר פתוח חלקית - עשויות לדרוש 20 קוטר או יותר במעלה הזרם. עבור מונים מוטבעים עם מיזוג זרימה-מובנה, הדרישה עשויה להיות מופחתת בהתאם למפרטי היצרן.

ודא את מצב הצינור

עבור מהדק-על התקנות, הכנה נכונה של פני השטח חיונית. הסר צבע, חלודה ואבנית רופפת מאזור ההרכבה של המתמר. בצינורות ישנים, השתמש במד עובי קולי כדי לאמת את עובי הדופן בפועל - אל תסתמך על נתונים נומינליים משרטוטים ישנים- של עשרות שנים.

מבפנים, אבנית כבדה או שחפת יכולים לשנות את הקדח היעיל ולשנות את הנתיב האקוסטי. אם אתה חושד במשקעים פנימיים משמעותיים, חשב זאת לנתוני הצינור או שקול חלופות הכנסה או מוטבעות.

התקנת חשמל נכונה

הארקה טובה, ניתוב כבלים מתאים (מופרד מכבלי חשמל וקווי מוצא VFD), וסיכוך מתאים עוזרים לשמור על יציבות האות. בסביבות עם EMI גבוה, השתמש בכבלים מסוככים ושמור על חיבורי כבלים קצרים ככל המעשית. התקנה חשמלית לקויה היא מקור נפוץ באופן מפתיע לתנודות אות בלתי מוסברות שמאשימות את המונה עצמו.

בעיות נפוצות וטיפים לפתרון בעיות

בעיות בשטח עם מדי זמן-תחבורה בדרך כלל מתחלקות לכמה קטגוריות שחוזרות על עצמן. לפני המסקנה שהמכשיר פגום, בדוק באופן שיטתי אזורים אלה. לסקירה רחבה יותר של שיטות פתרון בעיות, עיין בטכניקות נפוצות של מד זרימה קולי לפתרון בעיות.

אות חלש או חסר.תלונת השטח השכיחה ביותר. ברוב המקרים, הסיבה העיקרית אינה כשל בחומרה. בדוק תחילה את אלה: האם נתוני הצינור (קוטר, עובי דופן, חומר, ריפוד) הוזנו כהלכה? האם מרווח המתמר מוגדר לפי הערך המחושב של המשדר? האם איכות הצימוד מספקת - חומר צימוד מתאים, ללא פערי אוויר, מגע חזק עם חיישן? האם מצב הנוזל מתאים - אין בועות מוגזמות, אין צינור חלקי?

קריאות לא יציבות או תנודות.נגרמת לעתים קרובות על ידי תנאים הקשורים לתהליך- ולא מתקלות אלקטרוניקה. בועות לסירוגין, מערבולות מהפרעות סמוכות, רעידות מכניות המועברות דרך הצינור או מצבי צינור חלקיים במהלך שינויי עומס הם כל האשמים הנפוצים. צמצום האם חוסר היציבות מתאם עם שינויים בתהליך (התחלות משאבה, תנועות שסתומים, הזזות עומס) עוזר לזהות את הסיבה.

סטייה גדולה ממד ייחוס.לפני שמגיעים למסקנה שהמד האולטראסוני שגוי, ודא שמד הייחוס מותקן כהלכה ומתאים לאותם תנאי תהליך. ראינו מקרים רבים שבהם ההנחה היא שמד מג או מד טורבינה מזדקן הם "האמת" - אך הביצועים שלו ירדו עקב התכלות אלקטרודות, בלאי מסבים או שינוי בתנאי התהליך. ודא גם שנתוני הצינור שהוכנסו למד האולטראסוני נכונים; טעות של 2 מ"מ בעובי הדופן יכולה לשנות את הקריאה ב-3-5% בצינורות קטנים יותר.

קלט פרמטר שגוי.מדי זמן-מעבר תלויים מאוד בפרמטרי צינור מדויקים. שגיאות הזנת נתונים נפוצות כוללות שימוש בקוטר צינור נומינלי במקום OD בפועל, הזנת עובי דופן שגוי עבור לוח זמנים נתון של צינור, השמטה או ציון שגוי של רירית, ובחירה בחומר צינור שגוי. שגיאות הגדרה אלו הן ארציות, אך הן משפיעות ישירות על דיוק המדידה.

צימוד גרוע או מיקום הרכבה גרוע.בהידוק-במערכות, יישור מתמר, לחץ הרכבה, הכנת פני השטח ואיכות הצמוד חשובים יותר ממה שמשתמשים רבים מצפים. חיישן שמשנה מיקום עקב רטט או רכיבה תרמית יפיק קריאות סחיפה. אבטחת המתמרים עם מתקני הרכבה מתאימים - במקום להסתמך רק על רצועות שעלולות להשתחרר עם הזמן - שווה את המאמץ הנוסף.

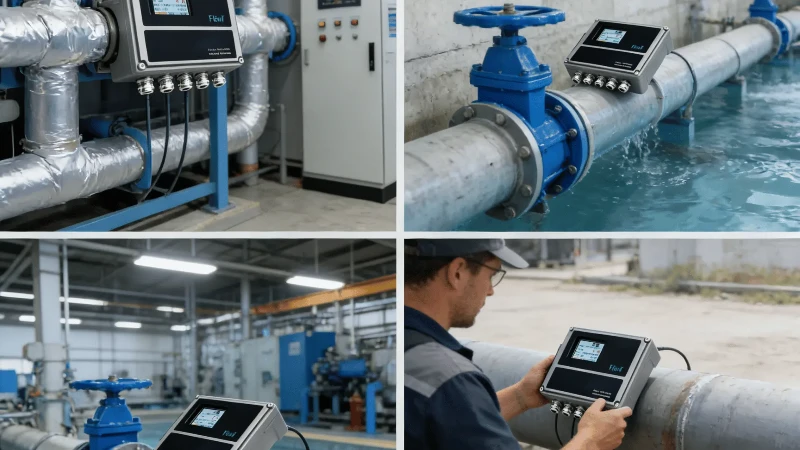

יישומים אופייניים

שירותי HVAC ובנייה

מדי זמן-מעבר נמצאים בשימוש נרחב בבניית שירותי מים קרים, מים חמים, מי מעבה,מדידת אנרגיה (מדידת BTU). האופי הלא-פולשני שלהם הופך אותם לאידיאליים לעבודות שיפוץ בבניינים קיימים שבהם שינויים בצנרת הם יקרים ומפריעים. במבנים מסחריים ומוסדיים גדולים, מהדקים-על מונים משמשים בדרך כלל לניהול אנרגיה מתמשך וכדי לאמת את הביצועים של מונים מוטבעים מיושנים.

טיפול והפצת מים

מתקני טיהור מים עירוניים ורשתות הפצה הם יישומים טבעיים לטכנולוגיית-זמן מעבר. המים בדרך כלל נקיים או -מטופלים היטב, הצינורות מלאים בלחץ, והדרישה לאפס ירידה בלחץ הופכת את המונים האולטראסוניים לאטרקטיביים בהשוואה ללחץ דיפרנציאלי או חלופות מכניות. מדי זרימת מים אולטראסוניים משרתים הן תפקידי ניטור קבוע והן תפקידי אימות ניידים במערכות אלו.

שירותים תעשייתיים וקירור תהליכים

לולאות מי קירור בתחנות כוח, מתקנים פטרוכימיים, יצרני מוליכים למחצה ומפעלי ייצור משתמשים לעתים קרובות במדדי זמן-מעבר לניטור זרימה ואופטימיזציה של אנרגיה. מערכות אנרגיה מחוזיות - הן חימום והן קירור - מסתמכות על מונים אלה לצורך מדידת ייצור וצריכה על פני רשתות הפצה.

אימות זמני ובדיקות אנרגיה

מונים ניידים הם כלים יקרי ערך עבור תוכניות תחזוקה וביקורות מפעלים. הם מאפשרים למפעילים לאמת מונים מותקנים, לאבחן בעיות חלוקת זרימה ולאסוף נתונים למחקרי יעילות אנרגטית מבלי להתחייב להתקנה קבועה. במצבים בהם מפעל חושד בקייםמד זרימה אלקטרומגנטיאו שהמד המכני נסחף, מדידת בדיקה קולית ניידת מספקת הפניה-מהירה ובלתי תלויה.

מסגרת החלטה מהירה

השתמש במסגרת זו ככלי סינון מהיר לפני שנכנסים להערכת מוצר מפורטת:

רשימת בחירה סופית

לפני ביצוע הזמנה, אשר שלכל אחת מהשאלות הללו יש תשובה ברורה:

• האם הצינור מלא באופן עקבי במקום המדידה?
• האם הנוזל נקי מספיק עבור-מדידת זמן - בועות מינימליות, מעט מוצקים מרחפים?
• האם אתה יודע את חומר הצינור בפועל, קוטר חיצוני, עובי דופן, ולינר (אם יש)?
• האם יש צינור ישר מתאים במעלה ובמורד הזרם?
• איזו רמת דיוק נדרשת בפועל - רמת מגמה, חיוב אנרגיה או משמורת-?
• האם מהדק-על המד מספיק, או שההכנסה או השורה יספקו ביטחון טוב יותר?
• האם המונה צריך לפעול באזור מסוכן, בטמפרטורה קיצונית או בסביבה חיצונית?
• האם סוג הפלט, פרוטוקול התקשורת, אספקת החשמל ודרישות התצוגה תואמות למערכת שלך?
• האם ניתן לגשת למונה בבטחה לצורך התקנה ותחזוקה עתידית?

תהליך בחירה יסודי עונה על השאלות הללו לפני שהמונה שולח - לא לאחר שהקריאות הופכות למפוקפקות בשטח.

שאלות נפוצות

האם מד זרימה אולטראסוני בזמן-מעבר יכול למדוד שפכים?

זה תלוי באיכות השפכים. שפכים מטופלים עם מעט מוצקים מרחפים ואוויר מינימלי סוחף יכולים לעבוד היטב עם טכנולוגיית-זמן מעבר. שפכים גולמיים, לא מטופלים, בעלי מוצקים גבוהים או אוורור כבד אינם מתאימים - מד דופלר אומד זרימה אלקטרומגנטיהוא בדרך כלל בחירה טובה יותר עבור יישומים אלה.

כמה מדויק מד זרימת זמן-במעבר-?

בתנאים טובים - צינור נקי, נתוני קיר מדויקים, התקנה נכונה של מתמר, ריצה ישרה מספקת - מהדקים רבים-על מטרים משיגים ±1% עד ±2% מהקריאה. עם זאת, הדיוק פוחת עם תנאי צינור גרועים, קלט פרמטר שגוי או התקנה לא מספקת. עבור יישומים הדורשים אי ודאות הדוקה יותר, מועדפים מונים מוטבעים עם כיול מפעל. לִרְאוֹתגורמים המשפיעים על רמת הדיוק-.

מה גורם לאובדן אות-במד זמן תחבורה?

הסיבות השכיחות ביותר הן: בועות או חלקיקים בנוזל המפזרים את האות, מרווח מתמר שגוי, צימוד לקוי בין המתמר למשטח הצינור, נתוני צינור שגויים (במיוחד עובי דופן), ואבנית או קורוזיה פנימית חמורה. ברוב המקרים בשטח, טיפול באחת או יותר מהבעיות הללו משחזר את האות. לפרטים נוספים, ראהגורמים המשפיעים על ביצועי המדידה.

האם זה יכול לעבוד על צינורות מלאים חלקית?

לא. מדידת זמן-מעבר דורשת צינור מלא לחלוטין. אם הצינור לא תמיד מלא, המונה לא יכול לשמור על נתיב אקוסטי חוקי על פני החתך הצפוי, והזרימה המחושבת תהיה שגויה. יישומים עם תנאים מלאים חלקית דורשים גישת מדידה שונה.

מה ההבדל בין מדידת זמן-מופעלת למעבר-מוטבע?

מהדק-במטרים מותקנים חיצונית - אין צורך בחיתוך צינור - אך הביצועים שלהם תלויים במצב פני הצינור, מאפייני הקיר והזנת פרמטרים נכונה. מטרים מוטבעים (-חתיכה) משולבים בצינור, עם גיאומטריית מדידה וכיול מבוקרת-של היצרן. מונים מוטבעים בדרך כלל מציעים דיוק טוב יותר ויציבות-לטווח ארוך, אך דורשים יותר מאמץ ועלות בהתקנה. הבחירה הנכונה תלויה בדרישת הדיוק, אילוצי ההתקנה ותקציב הפרויקט.

מַסְקָנָה

מד זרימה אולטראסוני בזמן-מעבר הוא בחירה מצוינת ליישומי צינור נקיים-ומלאים- שבהם המהנדסים רוצים מדידת זרימה אמינה ללא אובדן לחץ - ובמקרים רבים, מבלי לחתוך את הצינור. הוא מתפקד טוב במיוחד במערכות מים, ניהול אנרגיה HVAC, שירותים תעשייתיים ועבודות אימות ניידות.

אבל המונה הטוב ביותר לא נבחר לפי סוג המוצר בלבד. הוא נבחר על ידי התאמה שיטתית של עקרון המדידה למצב הנוזל, אישור מצב הצינור תומך בהעברת אותות אמינה, בחירת סוג התקנה המתאים לדרישת הדיוק, ואימות שסביבת האתר וצורכי אינטגרציית המערכת מתקיימים.

בפועל, ניתן למנוע את רוב בעיות השטח לפני תחילת ההתקנה. תהליך בחירה יסודי אינו רק שלב רכישה - אלא הוא הבסיס לאמינות מדידה לטווח ארוך-. אם אתה זקוק לעזרה להעריך אם טכנולוגיית-זמן התחבורה מתאימה ליישום הספציפי שלך,צור קשר עם צוות הנדסת האפליקציות שלנולהכוונה.
